UTP CAT3 24AWG HSYV-3 25×2×0.50
UTP CAT3 24AWG HSYV-3 25×2×0.50
产品详情

UTP CAT3 24AWG HSYV-3 25×2×0.50

产品应用:

目前在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,主要应用于语音、10Mbit/s以太网(10BASE-T)和4Mbit/s令牌环,最大网段长度为100m.

产品特点:

(1)易弯曲,易安装,节省布线空间;

(2)传输性能稳定,串扰低;

使用温度:-20℃~﹢60℃

传输性能:

物理/电气特性

传播时延差(最大)

45ns/100m

特性阻抗

4-250MHz   100±15Ω

工作电容(最大)

5.6nF/100m

直流电阻(最大)

7.5Ω/100m at 20

导体间介电强度(最小)

2.5kV/2s

允许弯曲半径

不小于8倍电缆外径

传输性能

频率

(MHz)

衰减

(Max)

(dB/100m)

近端串音衰减

(Min)

(dB/100m)

远端串音衰减

Min

(dB/100m)

回波损耗

Min

(dB)

传播相速度

Min

(m./s)

相时延

(Max)

(ns/100m)

4

3.8

66.3

56

23

0.604c

552

8

5.3

61.8

49.9

24.5

0.610c

547

10

6.0

60.3

48

25

0.612c

545

16

7.6

57.2

43.9

25

0.614c

543

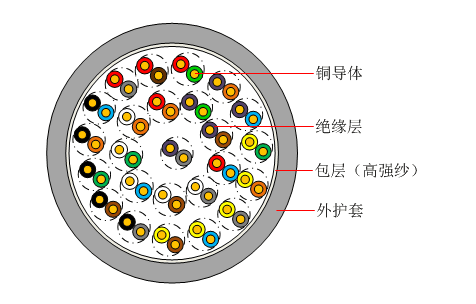

产品结构图:

UTP CAT324AWG


执行标准:

YD/T 1019-2013 《数字通信用实心聚烯烃绝缘水平对绞电缆》

技术参数(典型值):

规格型号

外径

mm

特性阻抗

Ω

允许弯曲半径

mm

重量

(KG/KM)

UTP CAT3  24AWG

10.0±0.5

100±15

不小于8倍电缆外径

154

注:1.可根据客户需求调整相应技术参数;

   2.可根据客户对外护套性能需求进行具体设计。
