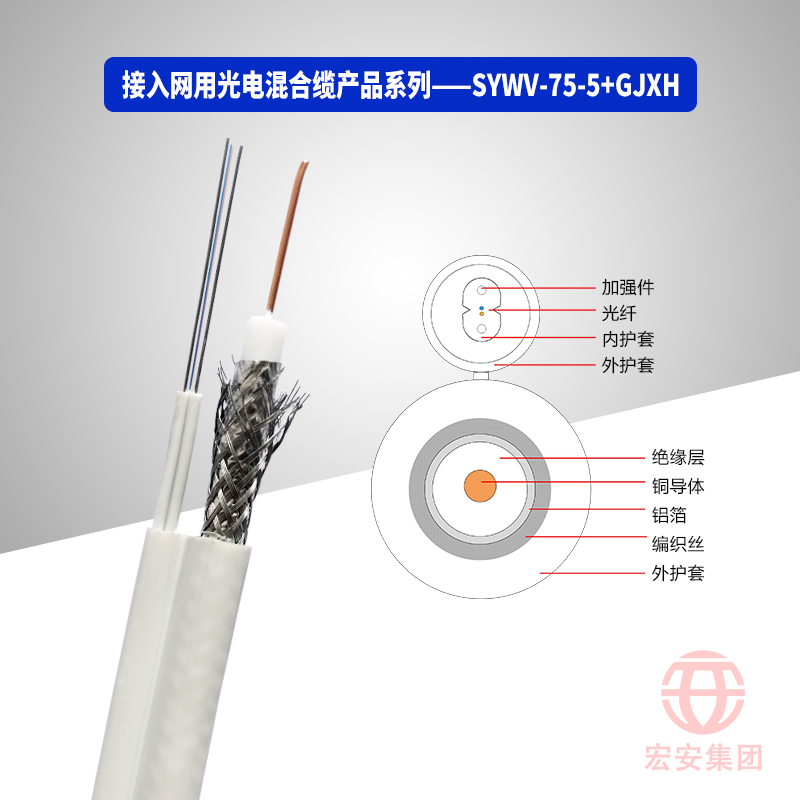

SYWV-75-5+GJXH
SYWV-75-5+GJXH
产品详情

光电混合产品系列


产品应用:

三网合一系统

楼宇智能视频系统


产品特点:

外径小,重量轻,占用空间小;

弯曲性能优越,耐测压性能良好,施工方便;

可提供多种传输技术,适应性高,可扩展性强,适用面广。


使用温度:-40℃~﹢70℃


传输性能


光纤类型
62.5μm(OM1)
850nm/1300nm
50μm(OM2)
850nm/1300nm
G.652
1310nm/1550nm
G.655
1550nm/1625nm
衰减最大值(dB/km)
3.5/1.5
3.5/1.5
0.36/0.22
0.22/0.26
衰减典型值(dB/km)
3.5/1.5
3.0/1.0
0.35/0.21
0.21/0.24


注:也可提供用户需求的其他光纤



物理/电气特性



特性阻抗
200MHz   75±3.0Ω


缆芯介电强度(最小)
1.2KV
护套介电强度(最小)
2.0KV
绝缘电阻(最小)
5000MΩ.km


传输性能



频率
(MHz)
衰减
(Max)
(dB/100m)
屏蔽衰减
Min
(dB/100m)
回波损耗
Min
(dB)
5
2.0
85
22
50
4.7
85
22
200
9.0
90
22
550
15.8
90
20
800
19.0
90
20
1000
22.0
90
20



SYWV-75-5+GJXH

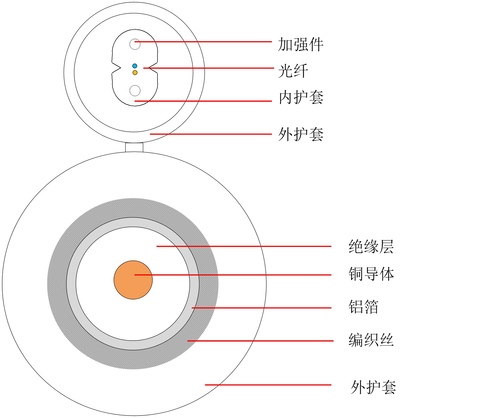

产品结构图:



产品描述:

SYWV-75-5+GJXH同轴电缆:聚乙烯绝缘、铝箔屏蔽、镁铝合金编织屏蔽、聚氯乙烯外护套;蝶形光缆:金属加强构件、低烟无卤聚烯烃内护套、低烟无卤聚烯烃外护套


执行标准:

GB/T 17737.1-2013同轴通信电缆

YD/T 1997.1-2014接入网用蝶形引入光缆


技术参数(典型值):


芯数
钢丝直径
导体直径
绝缘直径
外径
重量(kg/km)
  拉伸力(N)
长期   短期
压扁力(N)
长期   短期
弯曲半径(mm)
静态   动态



1、2、4
0.45
1.0
4.8
7.2/11.6
40
100
200
1000
2200
15D
30D




注   1.D指光缆直径;

    2.可根据客户需求调整相应技术参数;
