UTP CAT6A(HSYVP6A) 室内超六类非屏蔽数字通信用水平对绞对称电缆
UTP CAT6A(HSYVP6A) 室内超六类非屏蔽数字通信用水平对绞对称电缆
产品详情

UTP CAT6A(HSYVP6A)
室内超六类非屏蔽数字通信用水平对绞对称电缆

超六类通信用水平对绞对称电缆


产品应用:


10Base-T、100Base-T4、100Base-TX、100Base-VG-ANYLAN、155Mbps-ATM、622Mbps ATM、1000Base-T、1000Base-TX、10GBase-T


执行标准:


YD/T 1019-2013 ISO/IEC11801、 ANSI/TIA/EIA-568-CUL444(适用于室内数据电缆)IEC61156


产品特性:


物理/电气特性

传播时延差(最大)

45ns/100m

特性阻抗

4-100MHz  100±15Ω、100-500MHz  100±25Ω

工作电容(最大)

5.6nF/100m

直流电阻(最大)

7.5Ω/100m at 20

导体间介电强度(最小)

2.5kV/2s

允许弯曲半径

不小于8倍电缆外径

传输性能

频率

(MHz)

衰减

(Max)

(dB/100m)

近端串音衰减

(Min)

(dB/100m)

远端串音衰减

Min)

(dB/100m)

回波损耗

Min

(dB)

传播相速度

Min

(m./s)

相时延

(Max)

(ns/100m)

4

3.8

66.3

56

23

0.604c

552

8

5.3

61.8

49.9

24.5

0.610c

547

10

5.9

60.3

48

25

0.612c

545

16

7.5

57.2

43.9

25

0.614c

543

20

8.4

55.8

42

25

0.615c

542

25

9.4

54.3

40

24.3

0.616c

541

31.25

10.5

52.9

38.1

23.6

0.617c

540

62.5

15.0

48.4

32.1

21.5

0.619c

539

100

19.1

45.3

28

20.1

0.620c

538

200

27.6

40.8

22

18

0.622c

537

250

31.1

39.3

20

17.3

0.622c

536

300

34.3

38.1

18.5

17.3

0.622c

536

400

40.1

36.3

16

17.3

0.623c

536

500

45.3

34.8

14

17.3

0.623c

536


使用温度:-20℃~﹢60℃





产品描述:


UTP CAT6A HSYVP6A

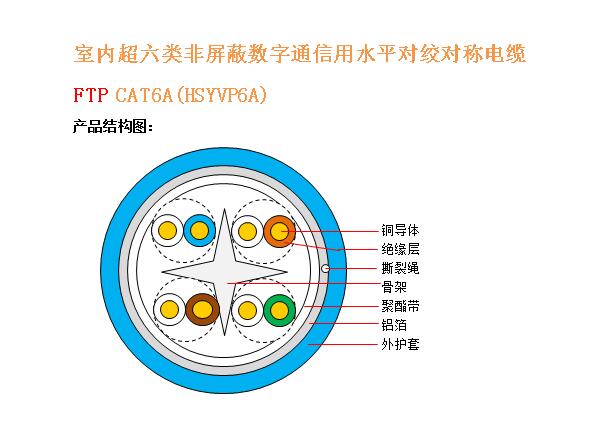

结构参数


型号

线规

对数

外径(mm)

HSYVP6A

23AWG

4

7.8


注  1. 可根据客户的需求使用LSZH等客户需求护套材料。
